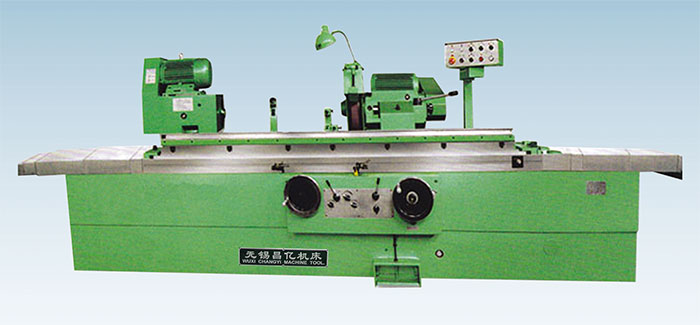

本机床主要特点
★ 本机床主要用于磨削圆柱形或圆锥形工件的外圆表面。
★ 机床工作台的纵向移动由液压无级变速传动,也可以手动传动。
★ 砂轮架横向进给由液压作微量自动周期进给和快速进退,也可以用手轮实现粗细两种进给。
★ 砂轮架和工作台导轨采用静压润滑。
★ 工件、砂轮、液压泵、冷却泵分别由独立电机驱动。
★ 机床的各个运动部件具有电气、液压和机械连锁机构,操作安全可靠。
规格参数表
名称 |
主要技术参数 |
磨削工件长度 (mm) |
500 |
1000 |
1500 |
2000 |
磨削工件外径 (mm) |
8-320 |
工件重量 (mm) |
100 |
150 |
200 |
250 |
顶尖中心距 (mm) |
500 |
1100 |
1600 |
2100 |
中心高 (mm) |
180 |
工作台顺时针回转角度 (°) |
-30 +7° |
工作台移动量 (mm) |
500 |
1000 |
1600 |
2100 |
工作台移动速度范围 (m/min) |
0.1-4 |
工作台手轮一转移动量 (mm) |
2 |
头架主轴推孔规格 |
莫氏5号 |
尾架套筒移动量 (mm) |
30 |
尾架套筒锥孔规格 |
莫氏5号 |
砂轮架移动量 (mm) |
280 |
砂轮规格 (mm) |
600x75x305 |
电气系统总功率(kw) |
15 |
砂轮线速度(kw) |
35 |
砂轮电机功率(kw) |
11 |
磨削精度(标准试件) |
圆度(um) |
2um |
圆柱度(um) |
5-8um |
表面粗糙度(um) |
Ra0.32um |
机床净重 (Kg) |
3000 |
3700 |
4500 |
6000 |
外形尺寸(长×宽×高) (mm) |
3750×1800×1500 |
4900×1800×1500 |
5800×1800×1500 |
8000×1800×1500 |
