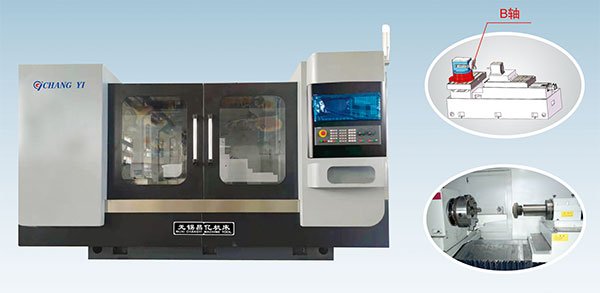

MK2120+B轴型数控内圆磨床

MK2120+B轴型数控内圆磨床主要用途及结构特点
● 本机床为三轴(X进给、Z砂轮、B分度轴)数控内圆磨床,主要用于磨削工件的内圆孔、内锥孔、内端面、外端面的磨削。 磨削循环均自动完成(具有自动进刀、退刀、粗磨、精磨;自动修正砂轮、自动补偿等功能)。
● 机床采用工件进给,B轴分度(力矩转台),工作台(砂轮架)左右运动的结构方式,工件箱进给及砂轮架运动导轨均为滚动直线导轨,均由伺服电机驱动滚珠丝杠运动,工件主轴及砂轮主轴旋转速度均由变频器控制,实现无级调速。工件夹 紧为液压动力卡盘,同时可以根据用户工件的特殊性配置其它相匹配的夹具。
● 机床为全封闭防护罩壳,前置回转式操作箱、后置背包式电器柜。

序号 名称 技术参数
1 磨削内孔直径范围 20-200 mm
2 磨削内孔深度 200 mm
3 工件电机功率 2.2 kw
4 X轴伺服电机功率 11 NM
5 Z轴伺服电机功率 11 NM
6 砂轮电主轴功率 7-22 kw
7 B轴力矩电机功率 2.2kw
8 砂轮电主轴转速 0-24000(r/min)无极调速
9 工件转速 0-600(r/min)无极调速
10 B轴定位精度 +、-4角秒
11 X、Z轴定位精度 5 μm
12 B轴重复定位精度 +、-2角秒
13 X、Z轴重复定位精度 2 μm
14 X轴行程 250 mm
15 Z轴行程 600 mm
16 X轴运动速度 6 m/min
17 Z1轴运动速度 10 m/min
18 机床外形尺寸 3400×2500×2700 mm
19 机床重量 5800 kg
20 额定功率 18kw
加工精度
1 内孔圆度 2 μm
2 内孔圆柱度 3μm
3 内孔表面粗糙度 Ra0.4 μm
